抛丸机铸钢锰13护板

抛丸机铸钢锰13护板,耐磨高锰钢,ZGMN13,高锰钢价格

  高锰钢(high manganese steel)是指含锰量在10%以上的合金钢。高锰钢经过固溶处理后还会有少量的碳化物未溶解，当其数量较少符合检验标准时，仍可使用。

   高锰铸钢锰13钢按照国家标准分为5个牌号，主要区别是碳的含量，其范围是0.75%－1.45%。受冲击大，碳含量低。锰含量在11.0%－14.0%之间，一般不应低于13%。超高锰钢尚无国标，但锰含量应大于18%。硅含量的高低，对冲击韧度影响较大，故应取下限，以不大于0.5%为宜。低磷低硫是最基本的要求，由于高的锰含量自然起到脱硫作用，故降磷是最要紧的，设法使磷低于0.07%。铬是提高抗磨性的，一般在2.0%左右.

  铸钢锰13焊接注意事项：

1.在焊缝处进行锤击，这可以造成金属内部的压应力。在 一定程度上可以抵消拉应力的作用，减少热裂的可能。

2.焊补铸件表面缺陷之前应将表面清理干净，打磨掉一层， 表面不可有锈蚀、油污等。

3.铸件应先经过水韧处理，在焊补之前不可预热。

4.使用直流焊接时，焊条应接于正极，否则铸件受热严重, 难以焊透。

铸钢锰13在抛丸机清理上的应用：

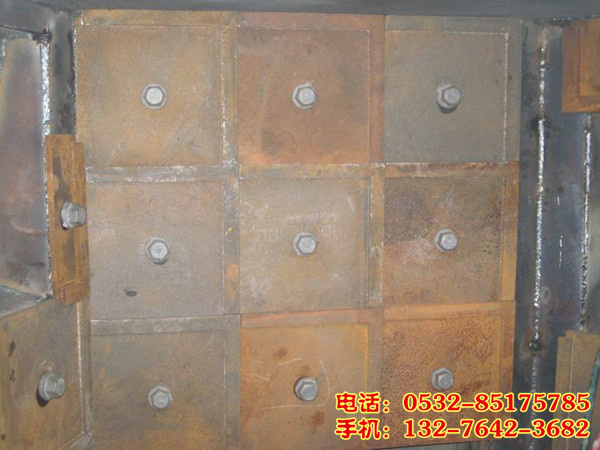

抛丸机护板是抛丸机组成的重要部分，因此直接影响抛丸机设备的质量。

护板的材料：抛丸机制造商对选用护板采用的制作材料也是重中之重。

目前抛丸机护板采用的材料以及减少抛丸机在工作过程中对护板损耗的技巧：抛丸机护板材料：抛丸机护板--耐磨高中铬铸铁，铸钢Mn13，轧制Mn13钢板，16Mn，65Mn护板等。减少对护板的损耗：利用弹丸与弹丸冲击，使弹丸直接冲击在弹丸堆上，而不冲击在护板上。将护板制作成直角v字形，平行安装在抛丸除锈机室内墙板上和地面上，使其能够沉积一定量的弹丸，接收高速运动弹丸的冲击。在抛丸机工作时，高速运动的弹丸直接冲击在V字形护板内弹丸堆中，使高速运动的弹丸不与护板冲击，起到了降低设备运行成本的目的。 由于抛丸机工作的原理，一部分弹丸直接冲击在抛丸机护板上，在工作一段时间后，护板会出现点状冲击麻点，当麻点扩大后，形成孔状损坏或沟状损坏，使护板成为易损件。若发现抛丸机护板有损坏应及时更换。
